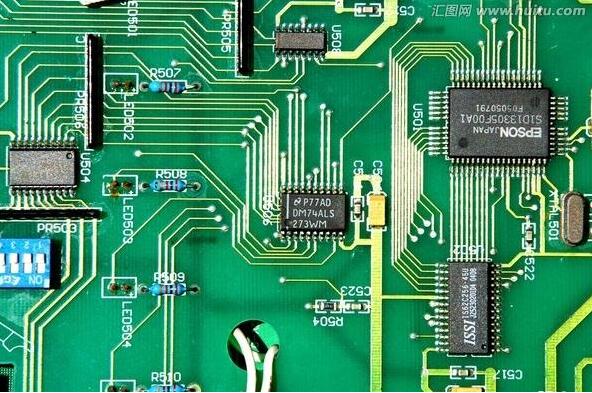

集成電路板是載裝集成電路的一個載體，但往往說集成電路板時也把集成電路帶上。集成電路板主要由硅膠構成，所以一般呈綠色。很多人應該從電器上看到過這個，下面由小編帶大家了解一下集成電路板吧。
集成電路板是采用半導體制作工藝，在一塊較小的單晶硅片上制作上許多晶體管及電阻器、電容器等元器件，并按照多層布線或遂道布線的方法將元器件組合成完整的電子電路。它在電路中用字母“IC ”(也有用文字符號“N”等)表示。
(一)按功能結構分類
集成電路板按其功能、結構的不同，可以分為模擬集成電路板和數字兩大類。模擬用來產生、放大和處理各種模擬信號(指幅度隨時間連續變化的信號)。例如半導體收音機的音頻信號、錄放機的磁帶信號等)，而數字用來產生、放大和處理各種數字信號(指在時間上和幅度上離散取值的信號。例如VCD、DVD重放的音頻信號和視頻信號)。
(二)按制作工藝分類
按制作工藝可分為半導體和薄膜。膜又分類厚膜和薄膜。
(三)按集成度高低分類
按集成度高低的不同可分為小規模、中規模、大規模和超大規模。
(四)按導電類型不同分類
按導電類型可分為雙極型和單極型。雙極型的制作工藝復雜，功耗較大，代表有TTL、ECL、HTL、LST-TL、STTL等類型。單極型的制作工藝簡單，功耗也較低，易于制成大規模，代表有CMOS 、NMOS、PMOS等類型。
(五)按用途分類
按用途可分為電視機用。音響用、影碟機用、錄像機用、電腦(微機)用、電子琴用、通信用、照相機用、遙控、語言、報警器用及各種專用。電視機用包括行、場掃描、中放、伴音、彩色解碼、AV/TV轉換、開關電源、遙控、麗音解碼、畫中畫處理、微處理器(CPU)、存儲器等。音響用包括AM/FM高中頻電路、立體聲解碼電路、音頻前置放大電路、音頻運算放大、音頻功率放大、環繞聲處理、電平驅動、電子音量控制、延時混響、電子開關等。影碟機用有系統控制、視頻編碼、MPEG解碼、音頻信號處理、音響效果、RF 信號處理、數字信號處理、伺服、電動機驅動等。錄像機用有系統控制、伺服、驅動、音頻處理、視頻處理。按集成度高低的不同可分為小規模、中規模、大規模和超大規模。
|
